一、 简介

1. 软件为客户定制软件，以界面简化、减少操作为宗旨,全中文显示，实现拧紧系统曲线的采集、存储、显示、查询、分析及导出功能；

2. 软件界面介绍:

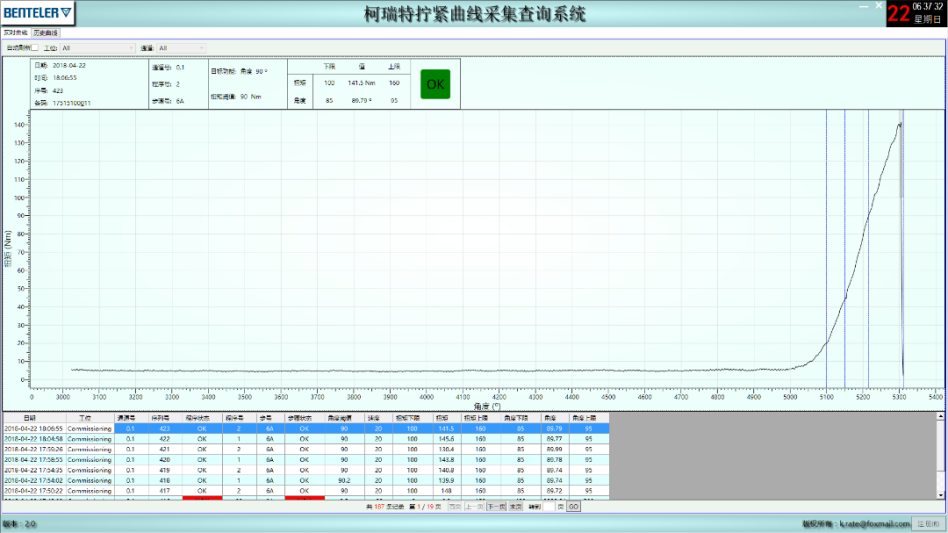

2.1 主界面(实时曲线):

软件运行时会自动显示此界面，用户实时显示当前系统采集的曲线，默认情况下显示系统内设置的所有工位及通道的曲线，用户可根据需要对工位及通道进行选择，如下所述：

2.1.1 选择自动刷新复选框时，软件会根据所选择的工位及通道号实时显示相应的拧紧曲线

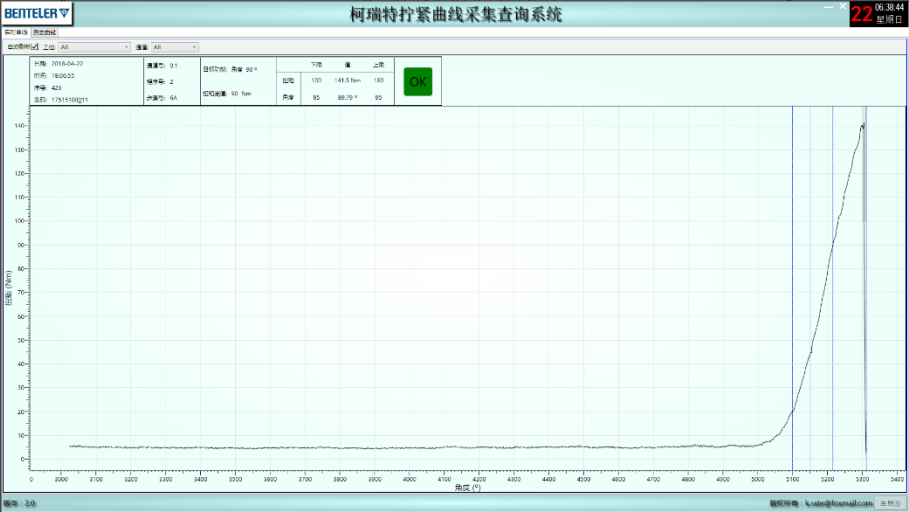

                                                                                         自动刷新模式

2.1.2 取消自动刷新复选框时，将禁止工位及通道号的选择，同时界面下端会显示当前日期内所采集的所有曲线数据列表，此时可根据需要对当日历史曲线进行查询分析

                                                                            停止自动刷新

选择今日内不同的曲线数据

2.2 查询界面(历史曲线): 通过此界面可对历史采集的曲线数据进行查询、显示、分析及以多种格式导出所显示的曲线！如下所述:

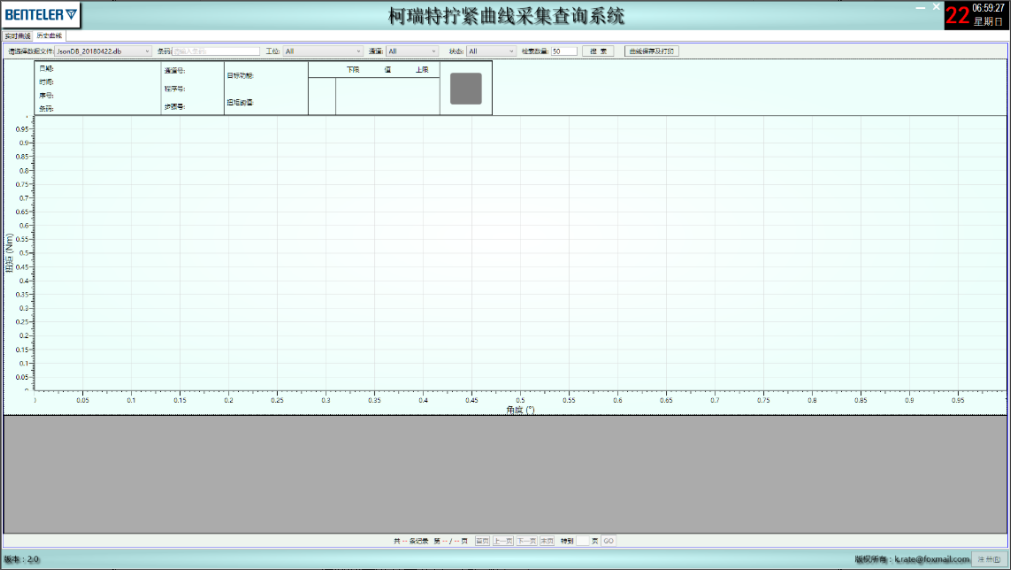

初始界面

2.2.1 可在上端选择需要的数据文件以及相应的工件ID,工位，通道，拧紧状态以及需要显示的行数(<99)

                                                        显示数据列表最上端的曲线

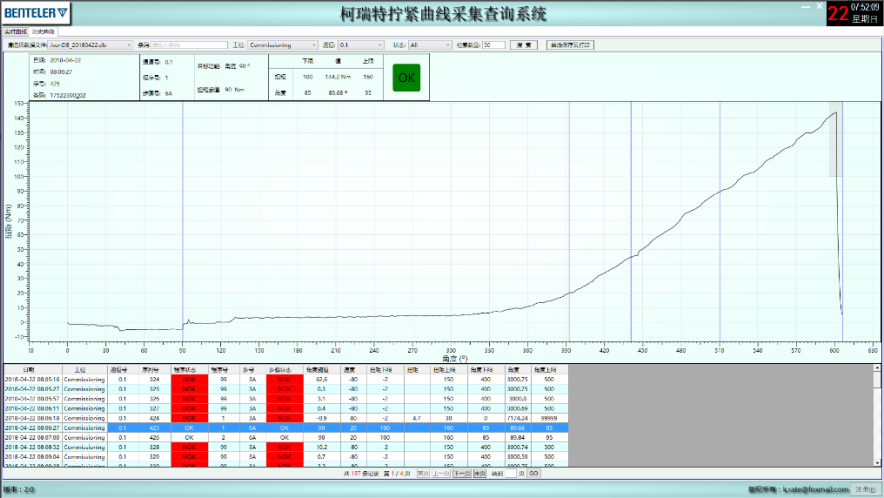

                               2.2.3  通过点击数据列表中的记录即可显示相应的曲线，如下图显示了合格记录的曲线

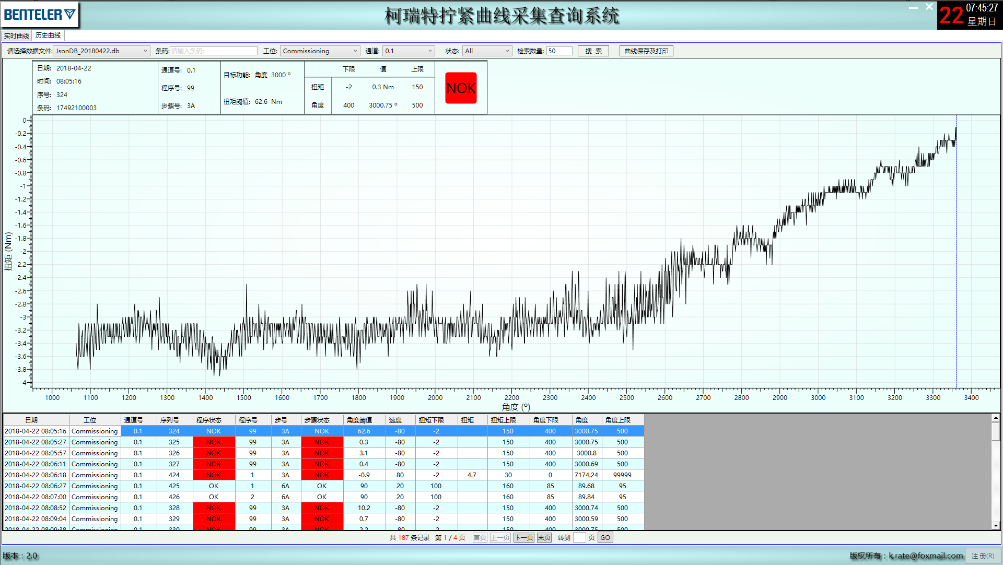

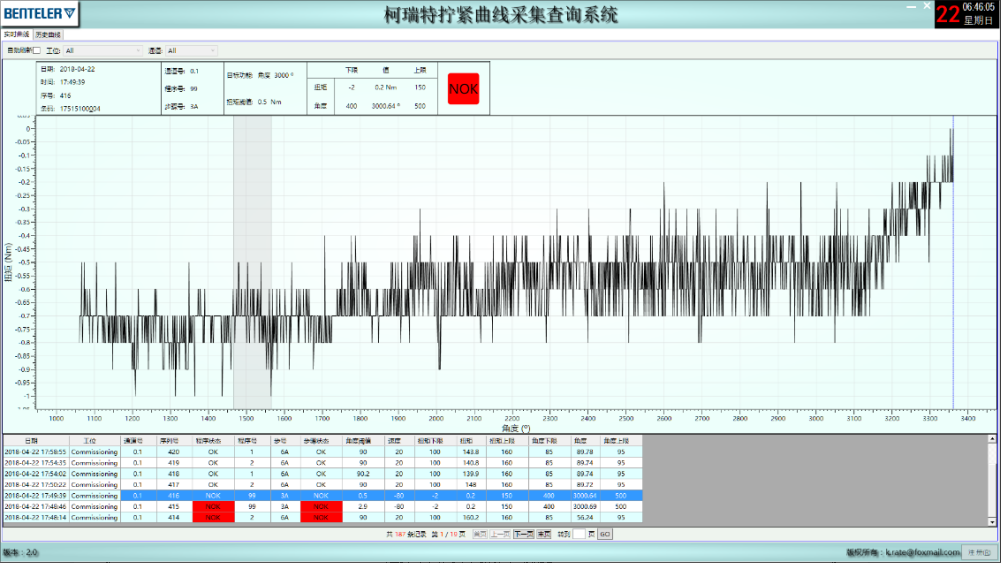

不同记录的曲线显示

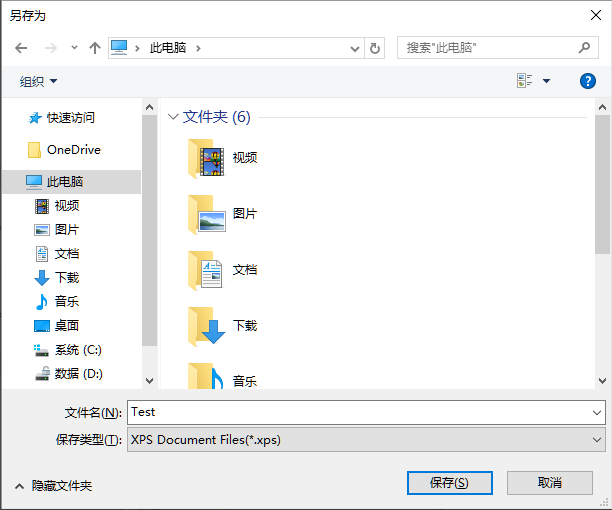

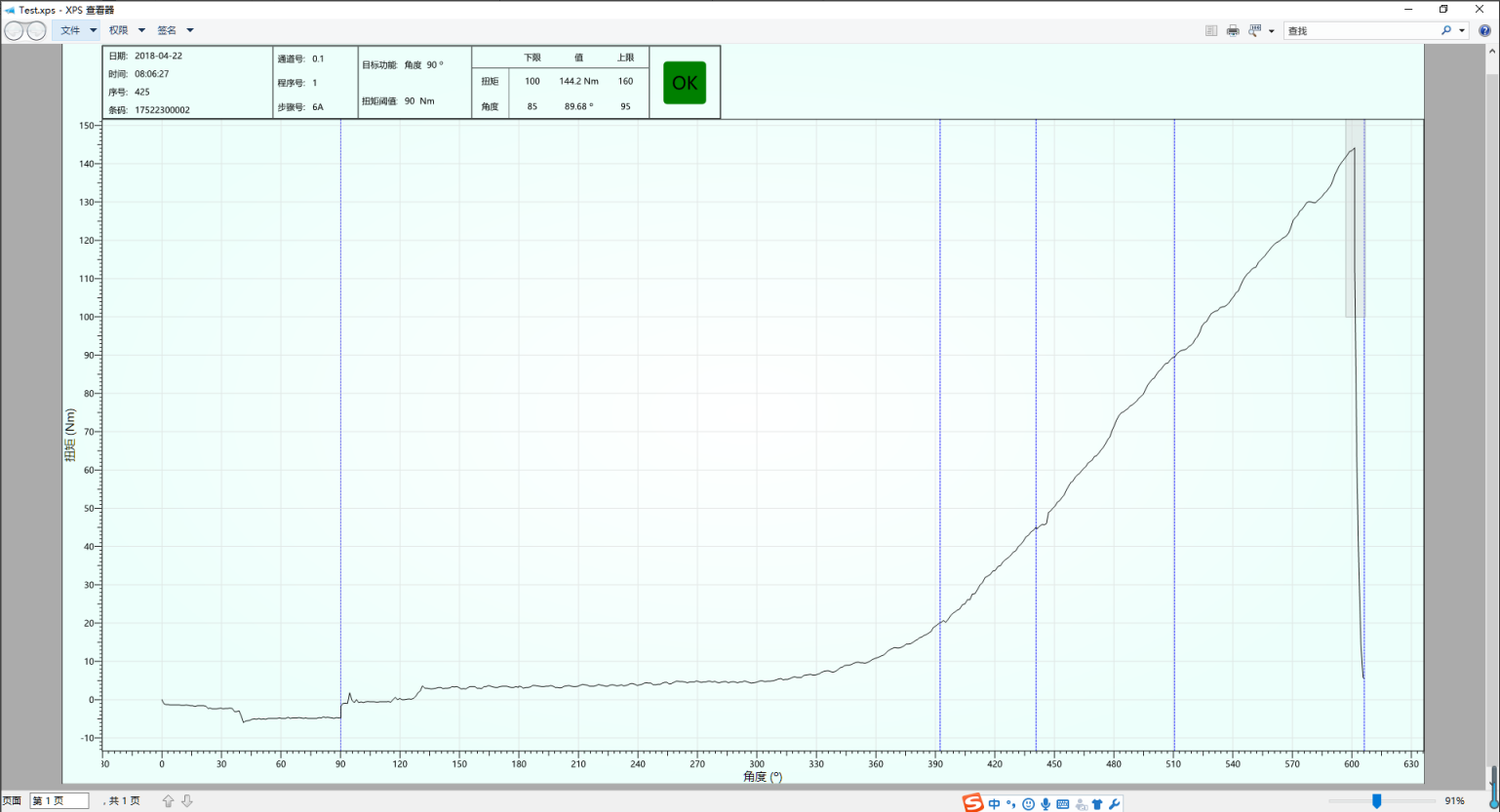

(XPS查看器打开Test.xps)

3. 鼠标对曲线图的操作:

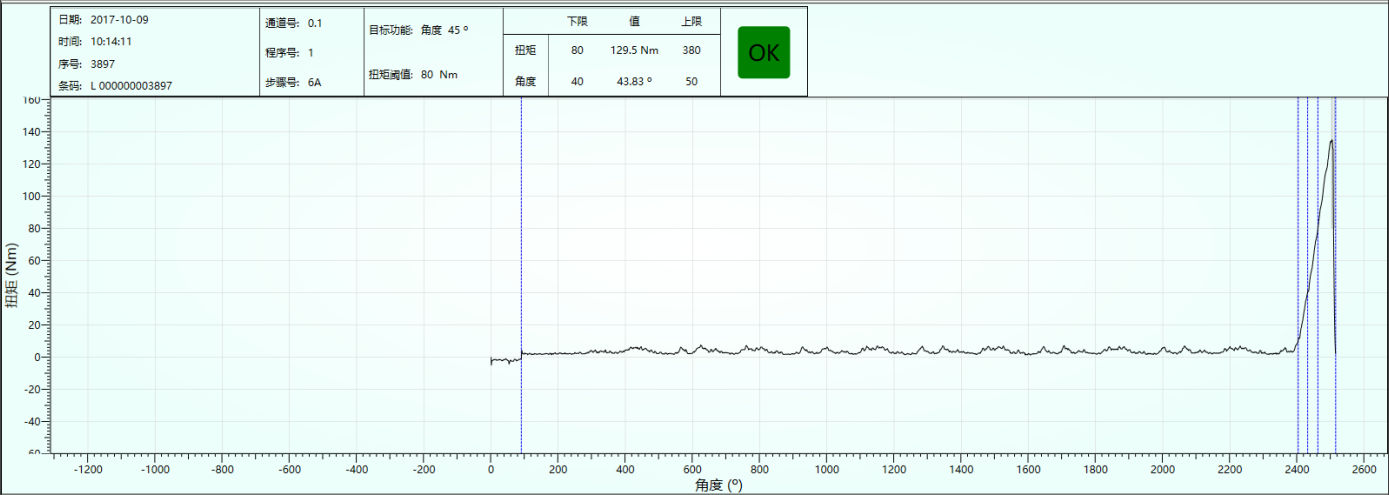

按下鼠标左键可随意移动曲线

通过鼠标滑轮可对曲线进行任意放大及缩小

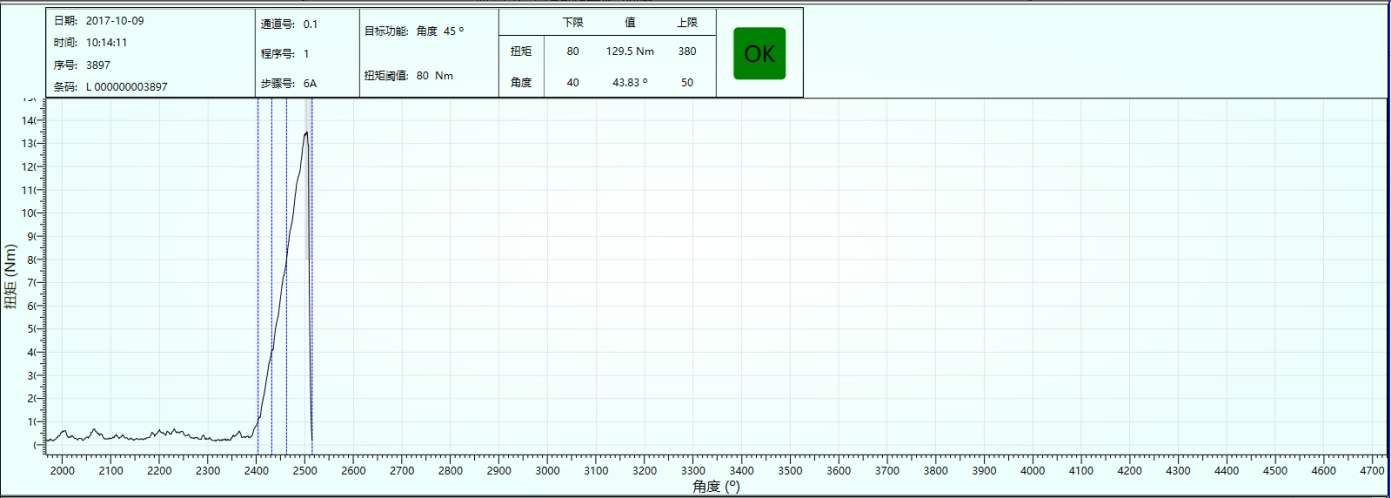

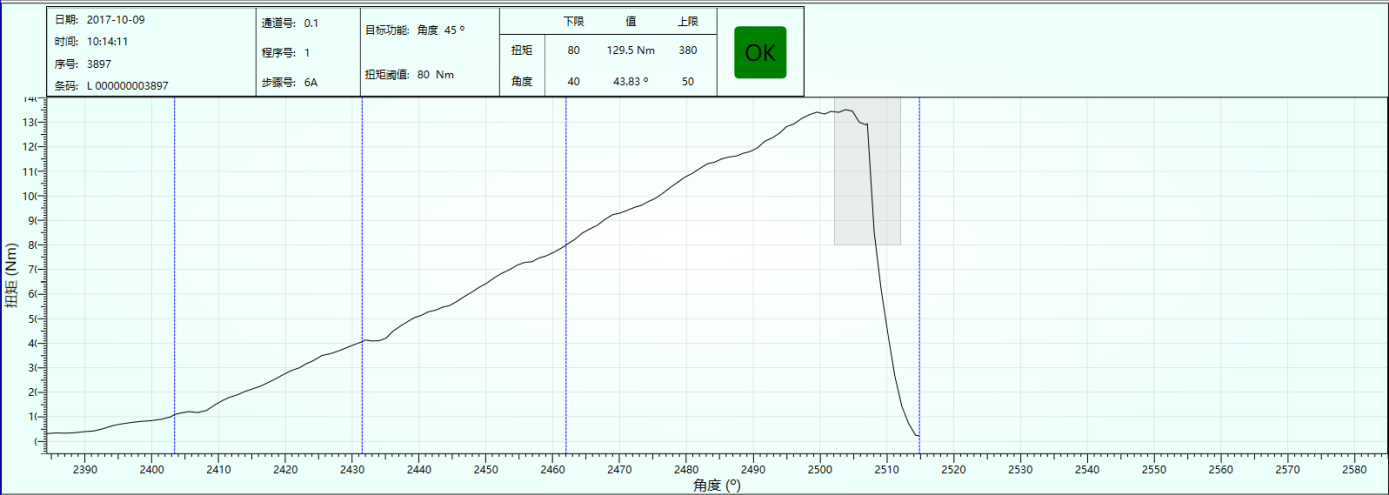

Shift键+鼠标左键可对曲线进行比例区域放大

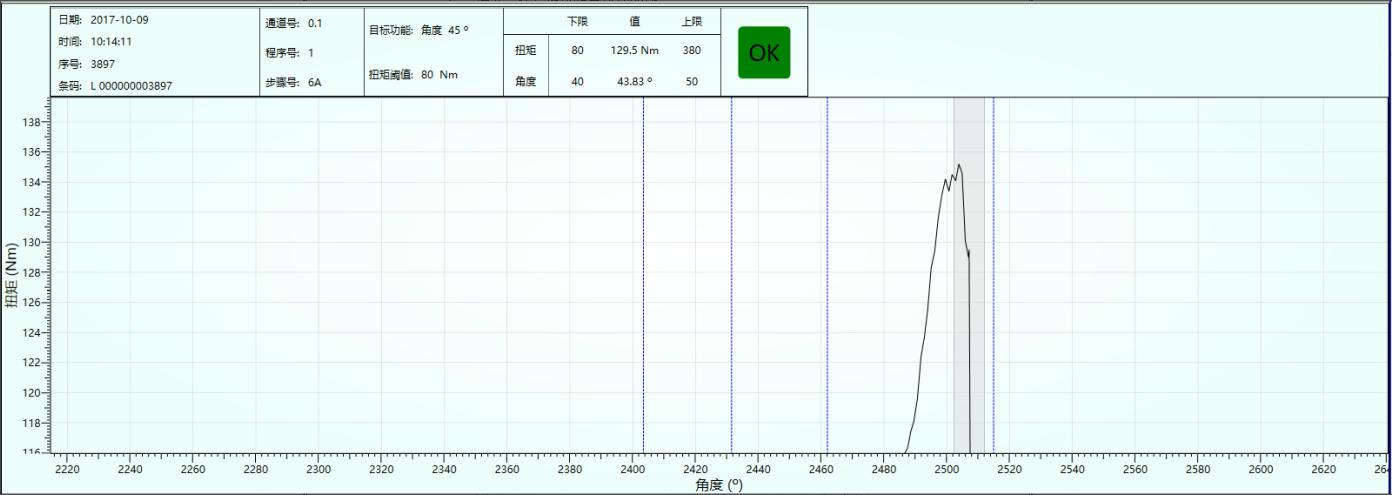

Ctrl键+鼠标左键可对曲线进行区域放大(非比例性)

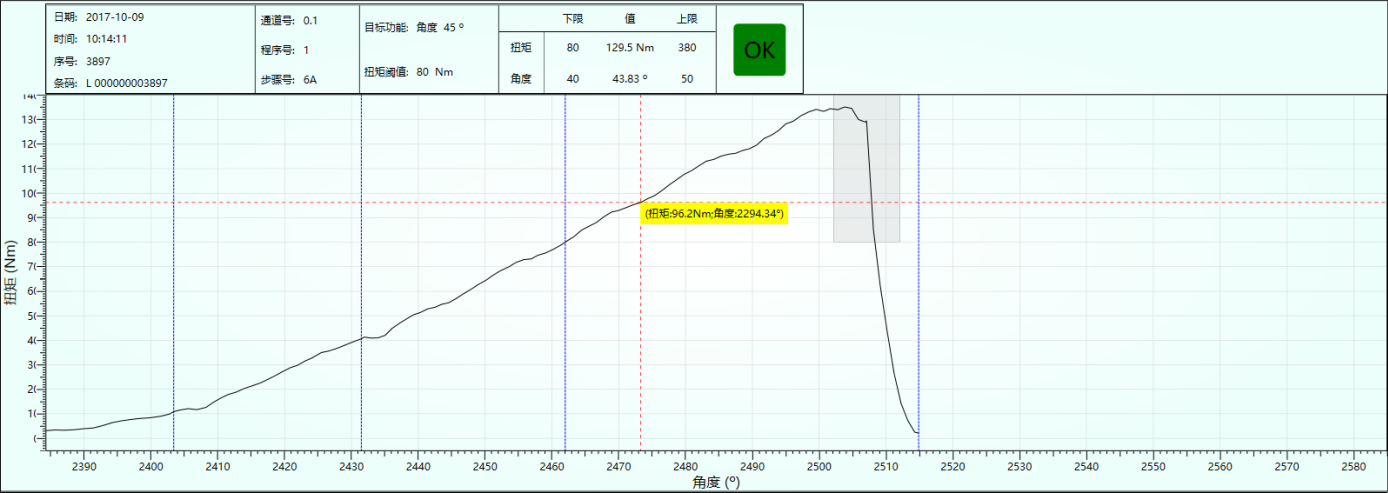

鼠标左键双击曲线区域,会显示红色十字星，并显示相应曲线点上的坐标值(扭矩及角度值),方便操作者分析拧紧过程中的曲线值的变化

鼠标右键选择还原菜单会恢复最初的曲线显示

键盘操作:

Ø 当显示红色十字星后可通过键盘上的箭头键对十字星移动←↓键:向左移动；↑→键:向右移动

Ø [Home]键可还原曲线显示

4. 曲线数据的存储采用了嵌入式数据库方式，数据库引擎可直接拷贝使用，无需安装数据库引擎，方便及简化了软件的安装及维护.

5. 为提高曲线数据的高效采集、保存及查询，嵌入式数据库以日期为单位进行保存！

二、 综述

1. 软件本着简单、易用、功能完善的原则进行设计开发

2. 历史曲线信息以紧凑式数据库方式进行保存,可无限保存(硬盘足够大)功能充分弥补了拧紧设备内曲线存储空间的限制;

3. 每笔拧紧曲线均与当前的工件条码进行唯一的绑定，可根据条码及序号跟踪每个螺栓的拧紧过程曲线

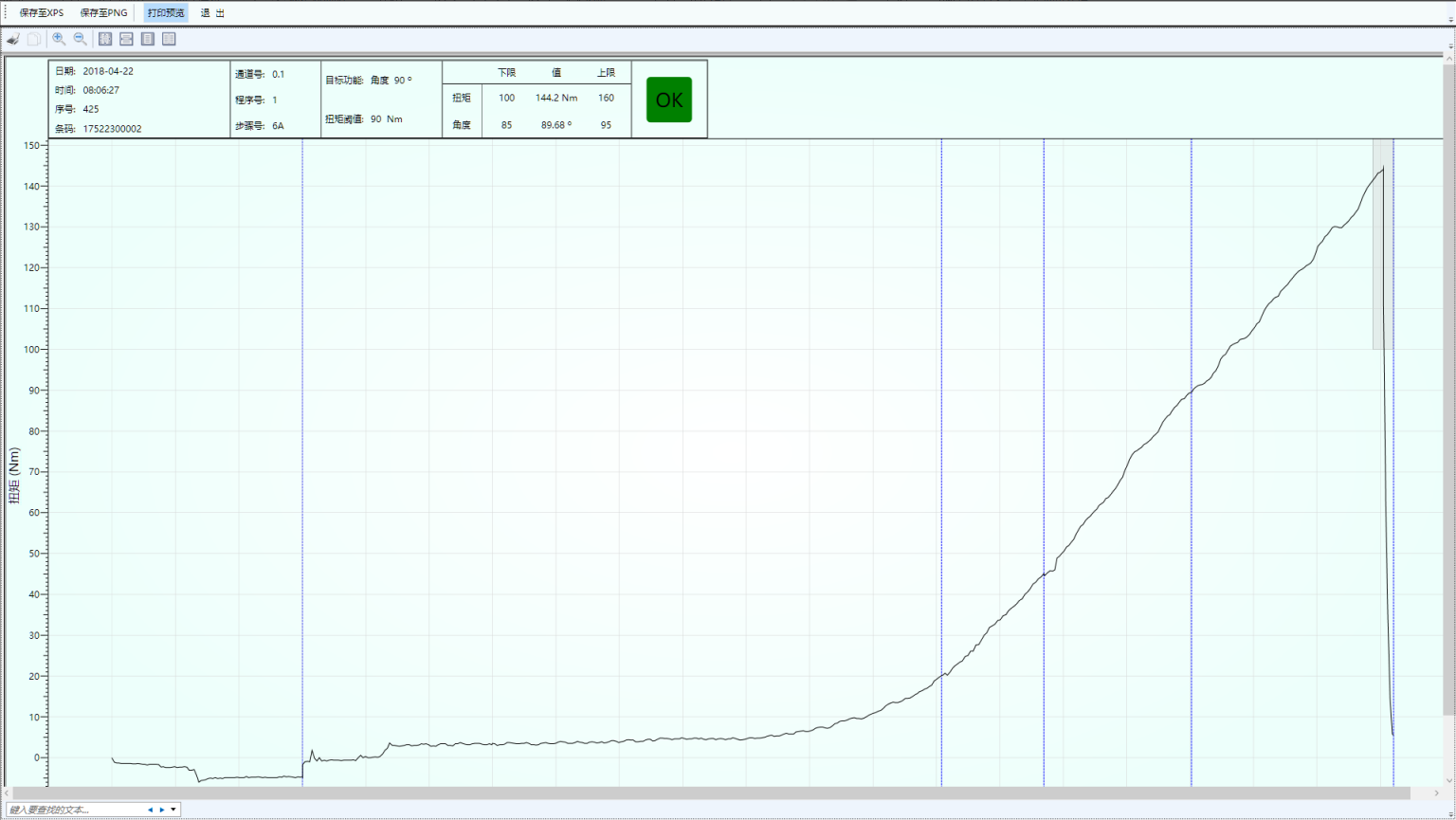

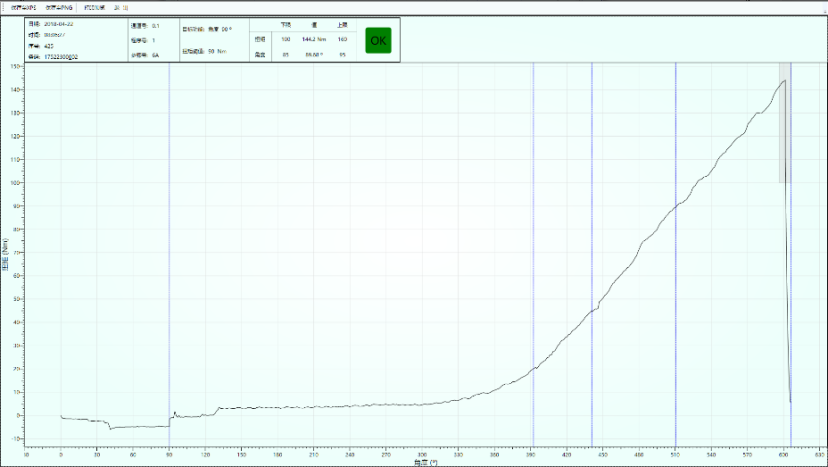

4. 曲线的导出功能可方便用户在没有安装本软件的设备上以图片、XPS等格式进行显示
